Конденсатоотводчики для паровых систем

     Конденсатоотводчики входят в состав конструкции пароводяных подогревателей. Они отводят образующийся в результате их работы конденсат. Это всегда автоматическое устройство, но способ отвода влаги может быть разным. Если ее образуется слишком много, то на трубопроводах и подогревателях устраивают отвод непрерывного действия. В других случаях устанавливается механический затвор, срабатывающий при достижении необходимого уровня воды. По конструкции он может быть термодинамическим, термостатическим, биметаллическим, поплавковым (могут быть открытыми или закрытыми) и опрокинутым.

     Несмотря на некоторую тривиальность предназначения, конденсатоотводчик является важным конструктивным звеном систем теплоснабжения. От его правильной работы во многом зависит уровень производственных издержек. Объясняется это тем, что из подогревателя нельзя выпускать пар, который не успел сконденсироваться, ведь это ведет к потере тепловой энергии. Правильно установленный и эксплуатирующийся затвор экономит до четверти всего произведенного тепла. Также эти устройства играют роль дренажных устройств, удаляя из паропроводов и коллекторов скопившуюся жидкость, наличие которой может привести к нарушению правильности рабочего цикла.

     Конструкции конденсатоотводчиков

     Компания «ТюменьПрофРесурс» производит конденсатоотводчики, различающиеся принципом действия и производительностью. Наши клиенты могут выбрать для обустройства паровых магистралей любой, соответствующий техническим условиям эксплуатации и особенностям производственного процесса. Конструктивно это :

1) Простейшие подпорные шайбы, работающие на принципе гидравлического сопротивления. Они устанавливаются на конце трубопроводов или в седле вентиля в паре с коническим фильтром из тонкой проволоки. Подпорная шайба является конденсатоотводчиком непрерывного действия, ее производительность зависит от диаметра отверстия. Это простое и надежное устройство, широко применяемое в промышленности;

2) Устройства, использующие для запирания конденсат, скапливающийся в коленах особой формы (сифонные гидрозатворы). В основе принципа их работы гравитационное сопротивление накопленной в колене сильфона жидкости. Эти устройства эффективно работают в трубопроводах низкого давления, в них отсутствуют движущиеся части, они просты и надежны;

3) Механические приспособления, имеющие рабочие органы для определения критического уровня конденсата. Это наиболее эффективные, но сложные устройства, способные работать в трубопроводах высокого давления. Для их правильного функционирования требуются регулярное техническое обслуживание и периодический ремонт.

Конденсатоотводчики с механическим затвором различаются по принципу действия последнего.

     Виды механических затворов

    Конденсатоотводчик с механическим затвором может быть:

1) термостатическим;

2) термодинамическим;

3) биметаллическим.

     Конденсатоотводчик термостатический использует в своей работе принцип расширения тела при нагревании. Основным рабочим телом в нем является расширяющийся стержень, увеличение или уменьшение размеров которого приводит к повороту шпинделя. Клапан, находящийся в корпусе с крышкой, открыт до тех пор, пока он холодный. Роль охладителя играет конденсат, вытесняемый из трубопровода горячим паром. После удаления конденсата стержень клапана нагревается, удлиняется, поворачивает шпиндель и закрывает трубопровод. При появлении конденсата он охлаждается и цикл выпуска повторяется.

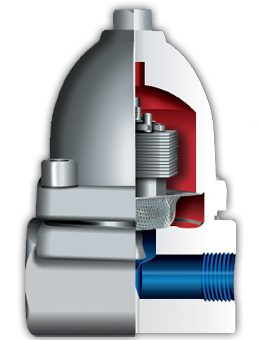

     Конденсатоотводчик термодинамический работает на принципе изменения давления в трубопроводе при увеличении или уменьшении скорости протекания жидких или парообразных сред по нему. При достижении рабочего давления в трубопроводе, тарелка клапана отжимается от седла и пропускает пар с конденсатом в накопитель. Это сопровождается увеличением скорости потока и снижением давления, в результате чего клапан закрывается. Рабочий цикл повторяется автоматически с частотой, зависящей от скорости нарастания давления в трубопроводе.



     Конденсатоотводчик биметаллический использует в своей работе эффект памяти формы, свойственный металлическим конструкциям, состоящим из двух разнородных материалов, имеющих разный коэффициент линейного расширения. Когда в трубопроводе находится конденсат, он охлаждает биметаллическую пластину, открывающую или закрывающую клапан. Горячий пар вытесняет конденсат в отстойник и нагревает пластину, в результате чего она изменяет свою форму и закрывает клапан. По мере накопления конденсата она охлаждается и возвращается к первоначальной конфигурации, открывая клапан для стока холодной воды.
